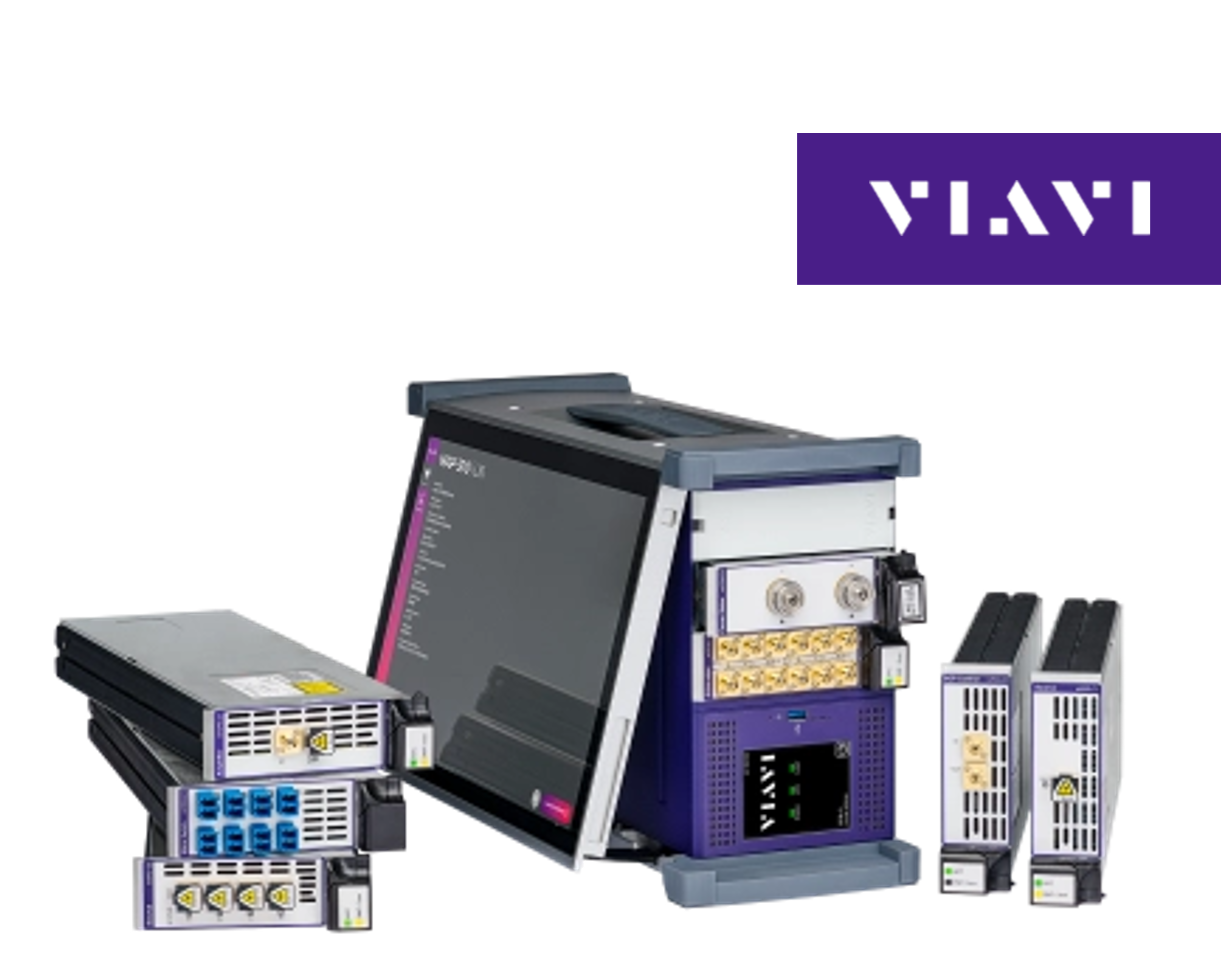

VIAVI Solutions MAP-300シリーズ

☆光電融合・IOWNソリューション☆
多種多様なモジュールで広範囲な光通信テストを実現。
VIAVI社製MAP-300は、シャーシ＋モジュールで１台に多様な機能を集約し、コンパクトで、高性能！ホットスワップにも対応◎
光スイッチ、光源（C/L/O）、チューナブルフィルター、偏波コントローラ、光パワーメーター、光スペアナ、可変光アッテネータ等の多様なモジュールをご用意。
研究開発～製造工場まで幅広いお客様に使用されています！
★☆2020 年ライトウェイブイノベーション賞受賞製品☆★

ネットワーク運用

IOWN

MAP-300　マルチ光テスター(VIAVI Solutions)

お問い合わせ資料ダウンロード

こんな方に最適です！

光ファイバー、光部品のテストがしたい！
光の損失テスト（IL/PDL/RL）がしたい！
測定器が多すぎて、管理が大変！
CPOテストに最適な測定器を探している！
光テストの自動化がしたい！
遠隔から、複数人で1台の測定器を使用したい！

商品・サービス内容

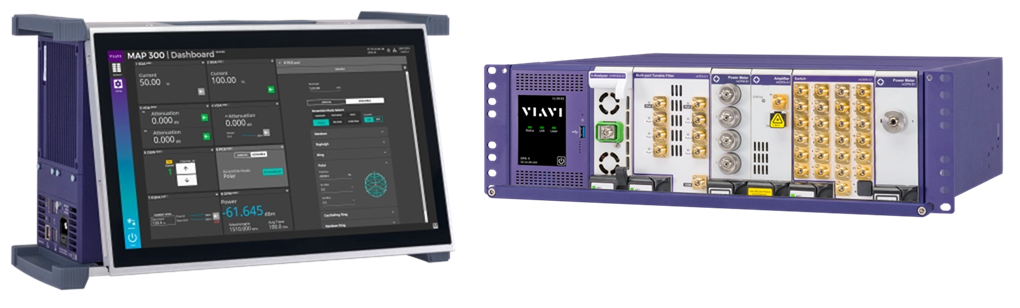

◆MAP-300 シャーシ◆

３種類のシャーシ
・ベンチトップ型3スロット（MAP-330）＊タッチパネルスクリーンあり・なし
・ラックマウント型8スロット（MAP-380）

機能
・HTML ベースの GUIでサポートされるマルチユーザーアクセス
・USB 3.0 ポート、15.6 インチ外付けモニター、イーサネットをサポート
・オプションの GPIB、イーサネットポート、USB と追加の USB およびトリガーモジュール
・オートメーションプログラミング用 SCPI 論理インターフェイスで、イーサネット上の TCP/IP（LXI）、GPIB、ダイレクトソケットを介してリモートプログラミングをサポート
・使った設定を保存し、次に使う際に新たに再設定しなくてもいい便利機能あり

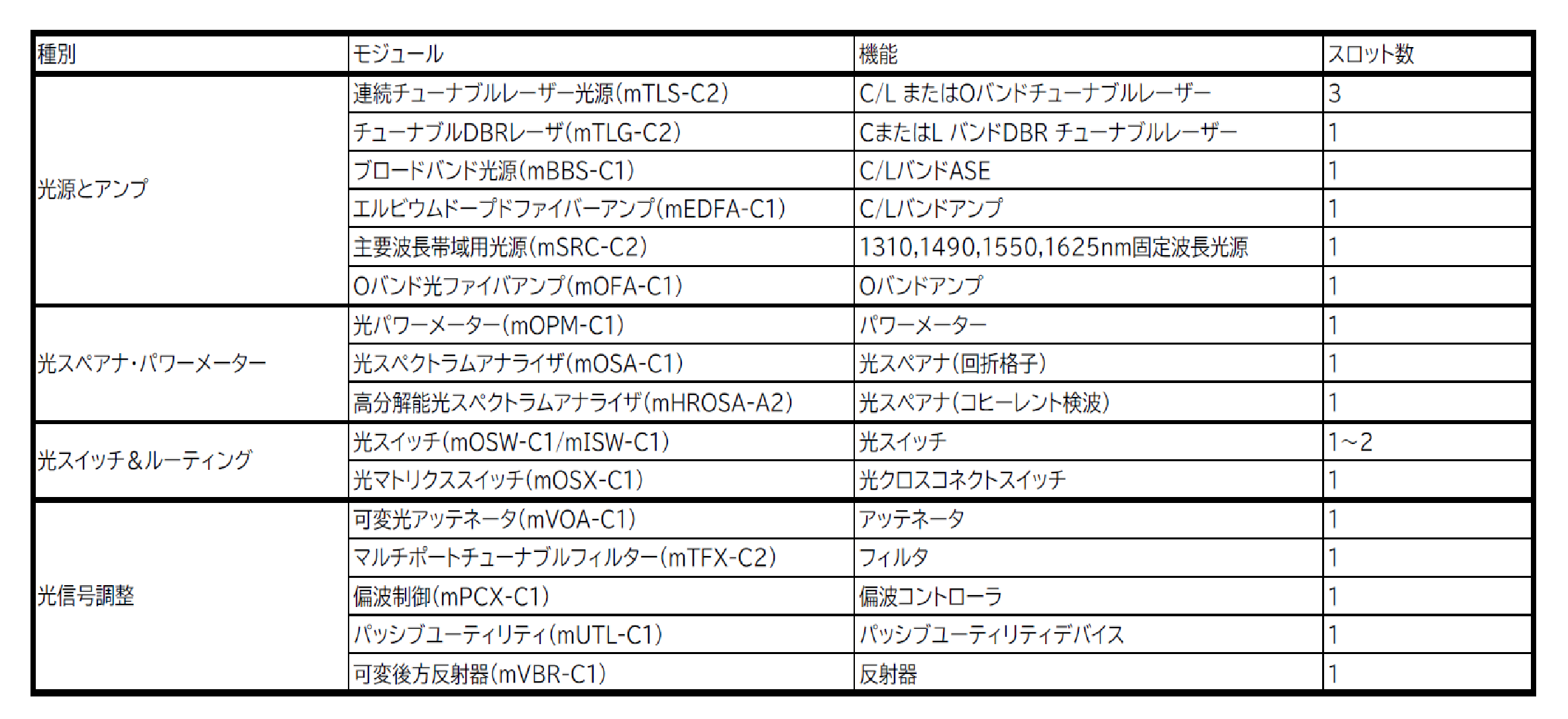

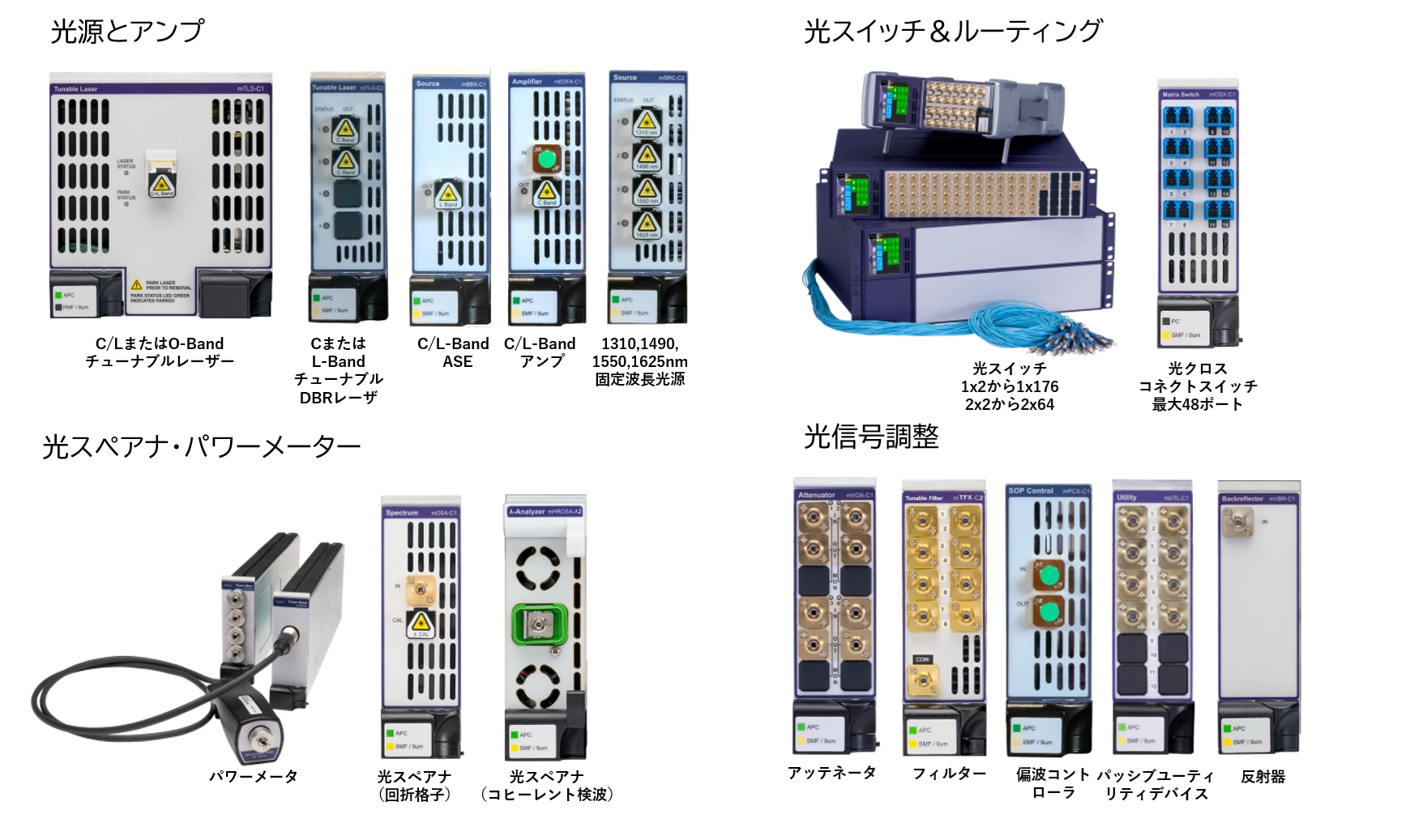

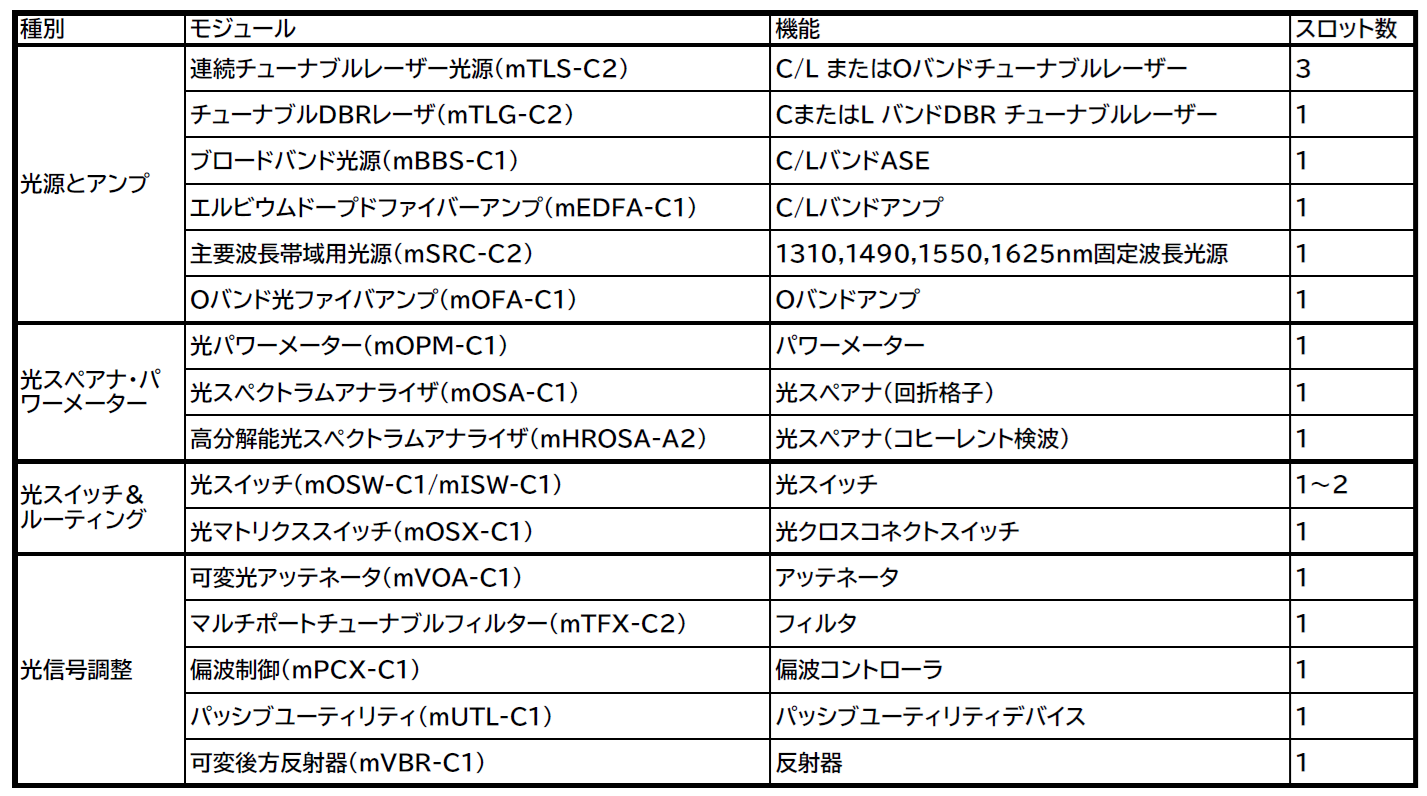

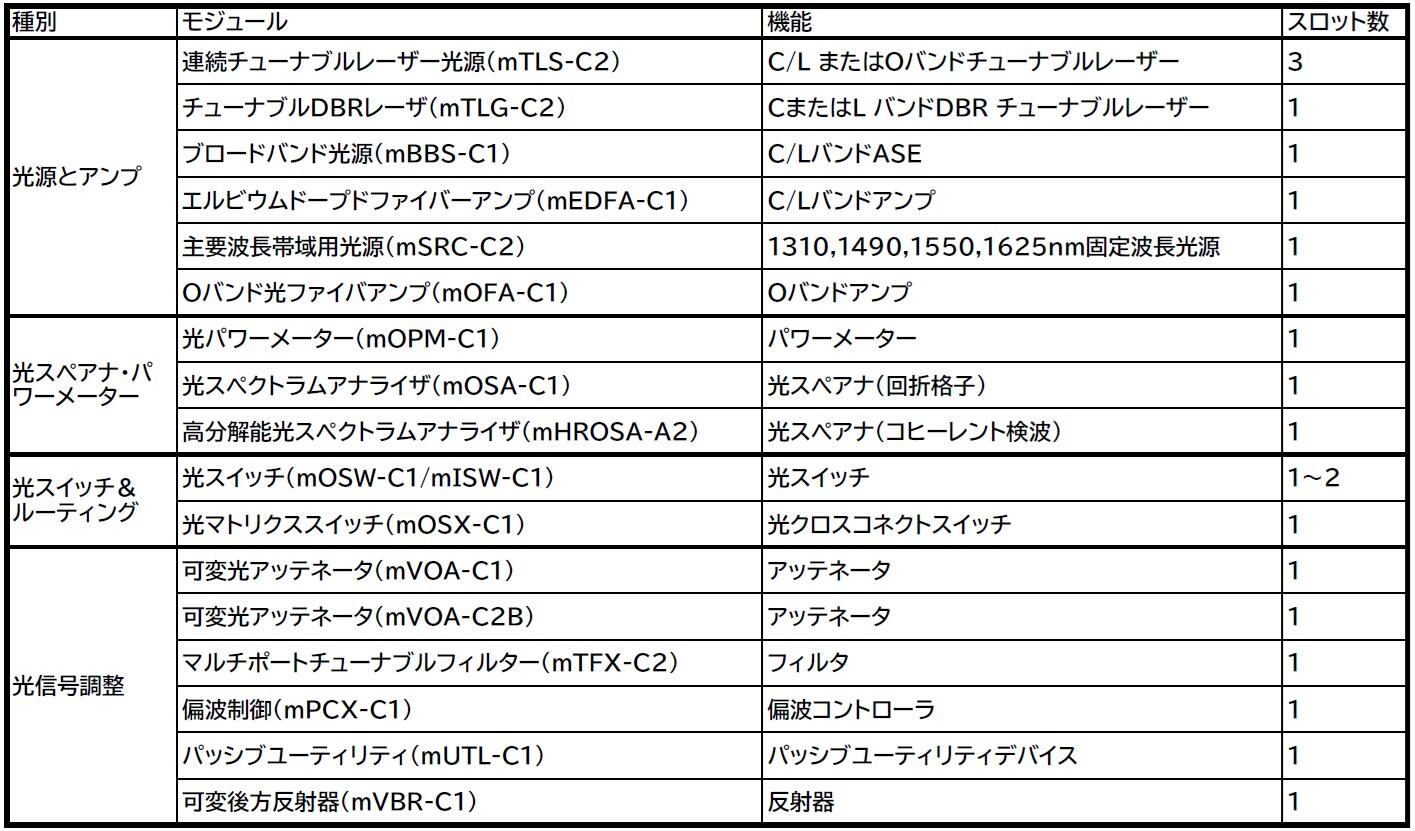

◆カセット型モジュール◆

多種多様なモジュールをご用意しています。
組み合わせ次第で、幅広い光の試験が可能。ホットスワップにも対応☆
モジュールのデータシートは「リーフレット・カタログ」からダウンロード可能

導入イメージ

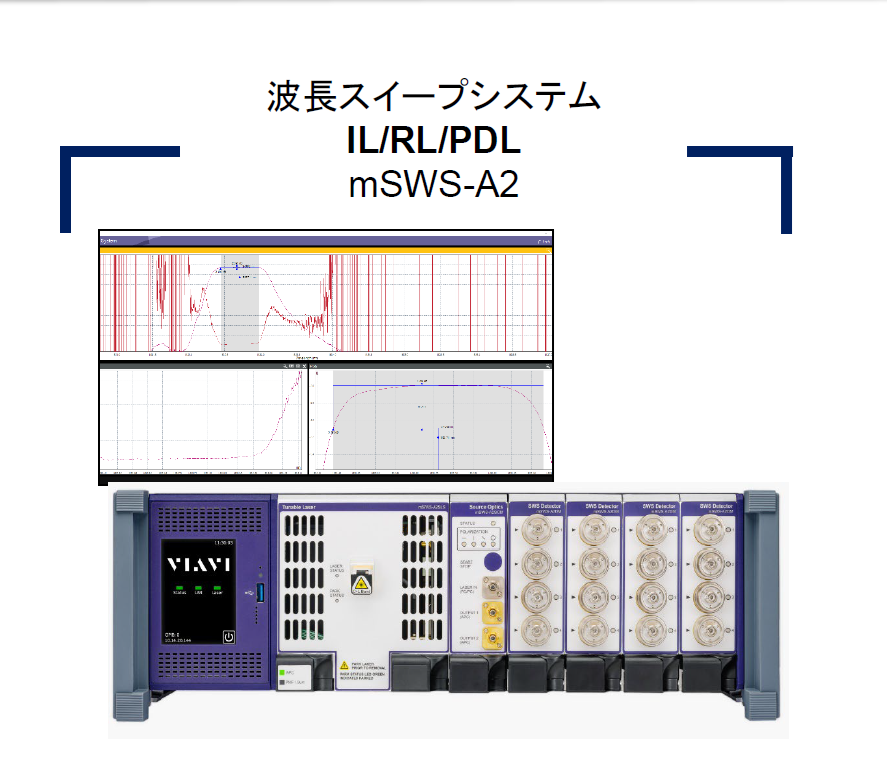

mSWS（波長スウィープシステム）

挿入損失(IL)・偏波依存性損失(PDL)・反射損失（RL）を測定可能。
ROADM/WSS評価などに最適です。
R&Dと製造環境の両方での光部品と光モジュールの特性評価：
・1520nmから1630nmの範囲にわたり±2pm(波長確度）
・分解能：3、1.5、0.75、0.4pm からユーザ選択可能
・波長掃引速度：10、20、40、100nm/s
・挿入損失：範囲 70dB(スタンドアローン)
・60dB(分散型ステーション）
・反射損失：測定範囲 60dB
・PLD：　測定範囲 50dB

備考：Oバンド版、近日リリース予定

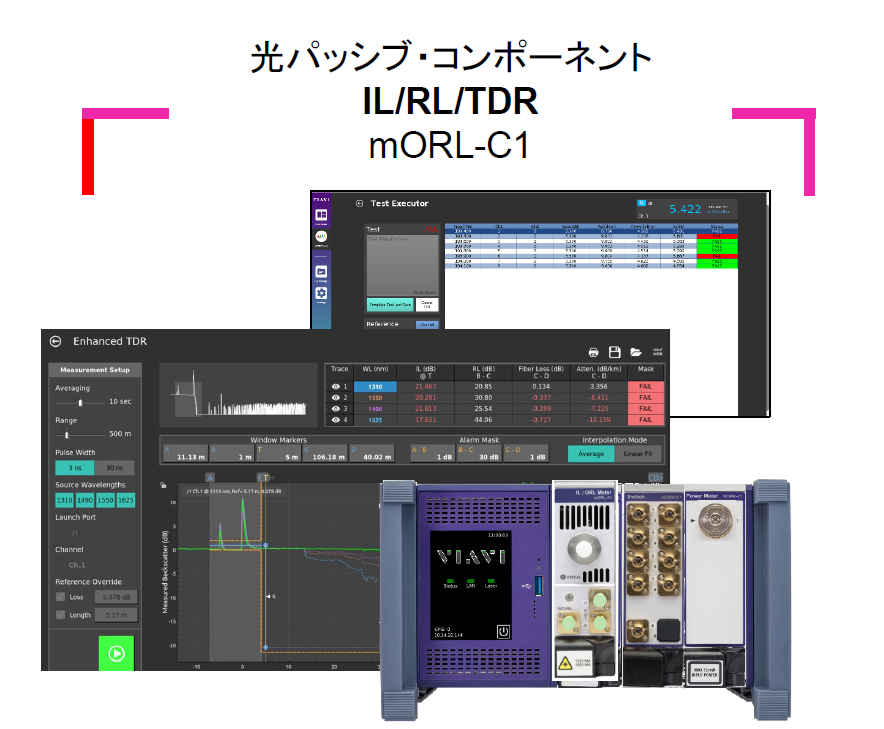

ｍORL（光パッシブコンポーネント/コネクターテストソリューション）

光コネクター及びケーブルアセンブリの IL/RL/ファイバー長/TDRの測定が可能

・1つのモジュールでIL/RLの同時測定
・シングルモード：4波長(1310/1490/1550/1625nm)
・マルチモード：2波長(850/1300nm)
・反射(RL)高ダイナミックレンジ SM:80dB / MM:60dB
・IL分解能 0.001dB
・70cm以上のDUTを測定可能
・自由なRL測定ウインドウ
・3スロットのメインフレームでは、最大1x64chの光スイッチが使用可能

リーフレット・カタログ

お問い合わせ

ぜひ、お問い合わせください！

光測定プラットフォームをお探しの方、広範囲な光通信テストを実現するMAP-300は、いかがですか？MAP-300の詳細情報は、下記よりお気軽にお問い合わせください。
