モバイル系コアネットワーク性能評価試験装置



• トラフィックジェネレータ
• Spirent TestCenter
• Spirent Avalanche
• Spirent Landslide

概要

Landslideは、LTE（MME/Serving GW/PDN-GW/PCRF等）、WiMAX（ASN-GW/CSN）、セキュリティゲートウェイ（IKEv1/2）、AAAサーバ（Radius/Diameter）の統合試験器です。モバイル関連ネットワーク装置及びクライアントを幅広く擬似可能です。

特徴

• ハイキャパシティ


  最大100万移動体端末/アプライアンスの擬似を行い、大規模な負荷を生成

• リアルワールド擬似 ー制度の高いシミュレーション試験ー


  セッション確立/切断を組み合わせた複雑な負荷状況、ハンドオーバー等の状況を作り出し、各ノードに現実的な負荷をかけることが可能

• ワンボックスソリューション


  LTE, WiMAX, 3GPPなどのワイヤレスアクセステクノロジーを1台で実現、AAAサーバ、Diameterサーバなどのネットワーク内に配置される様々なノードを擬似

• コントロールプレーン&データプレーン融合


  セッションを確立したモバイル端末が、実際のモバイル端末と同様にアプリケーショントラフィックを送信しより現実的な環境を擬似、課金システムの試験やQoS制御を行うデバイスの試験も可能

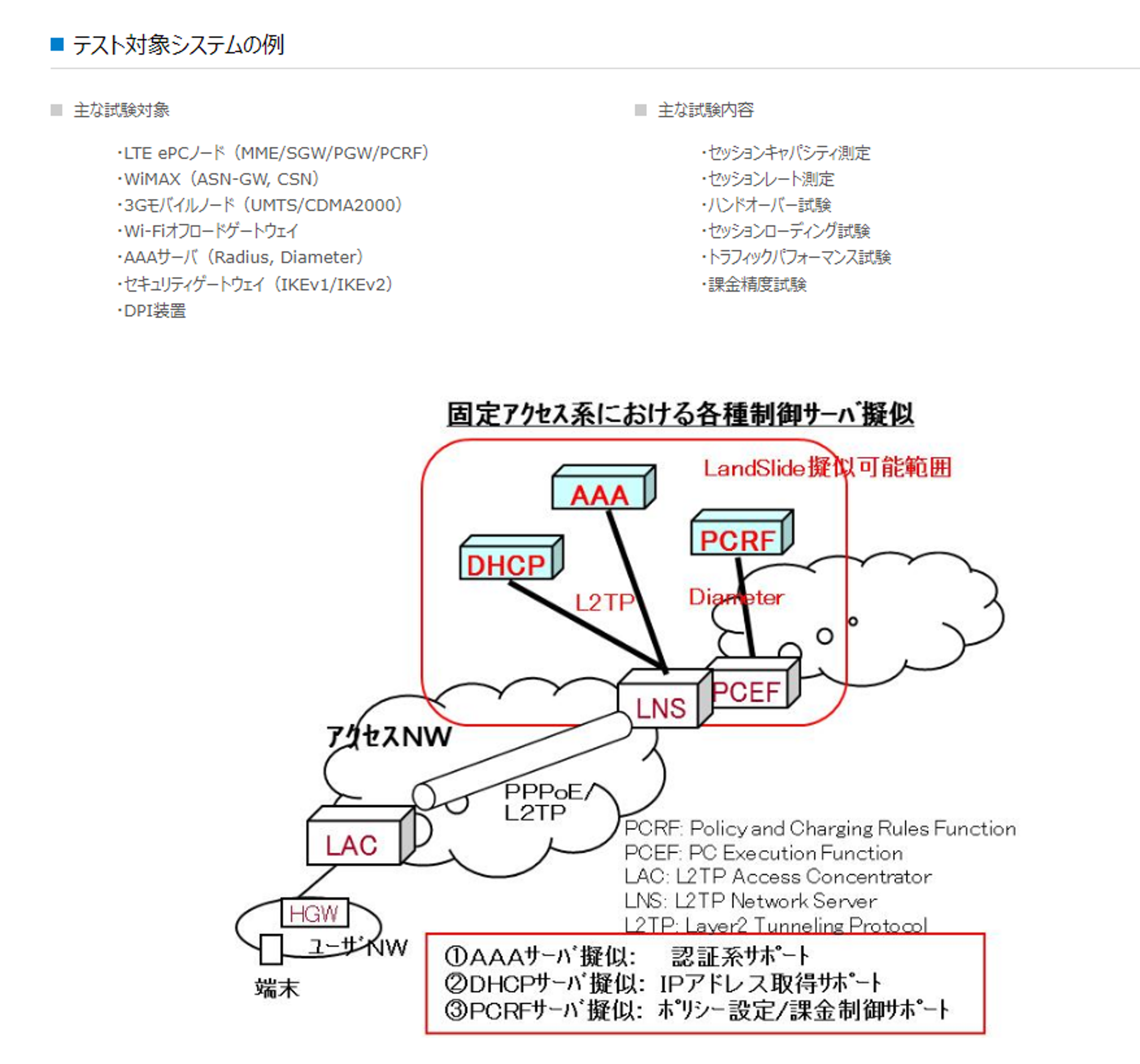

テスト対象システムの例

• 主な試験対象

  ・LTE ePCノード（MME/SGW/PGW/PCRF）
  ・WiMAX（ASN-GW, CSN）
  ・3Gモバイルノード（UMTS/CDMA2000）
  ・Wi-Fiオフロードゲートウェイ
  ・AAAサーバ（Radius, Diameter）
  ・セキュリティゲートウェイ（IKEv1/IKEv2）
  ・DPI装置

• 主な試験内容

  ・セッションキャパシティ測定
  ・セッションレート測定
  ・ハンドオーバー試験
  ・セッションローディング試験
  ・トラフィックパフォーマンス試験
  ・課金精度試験

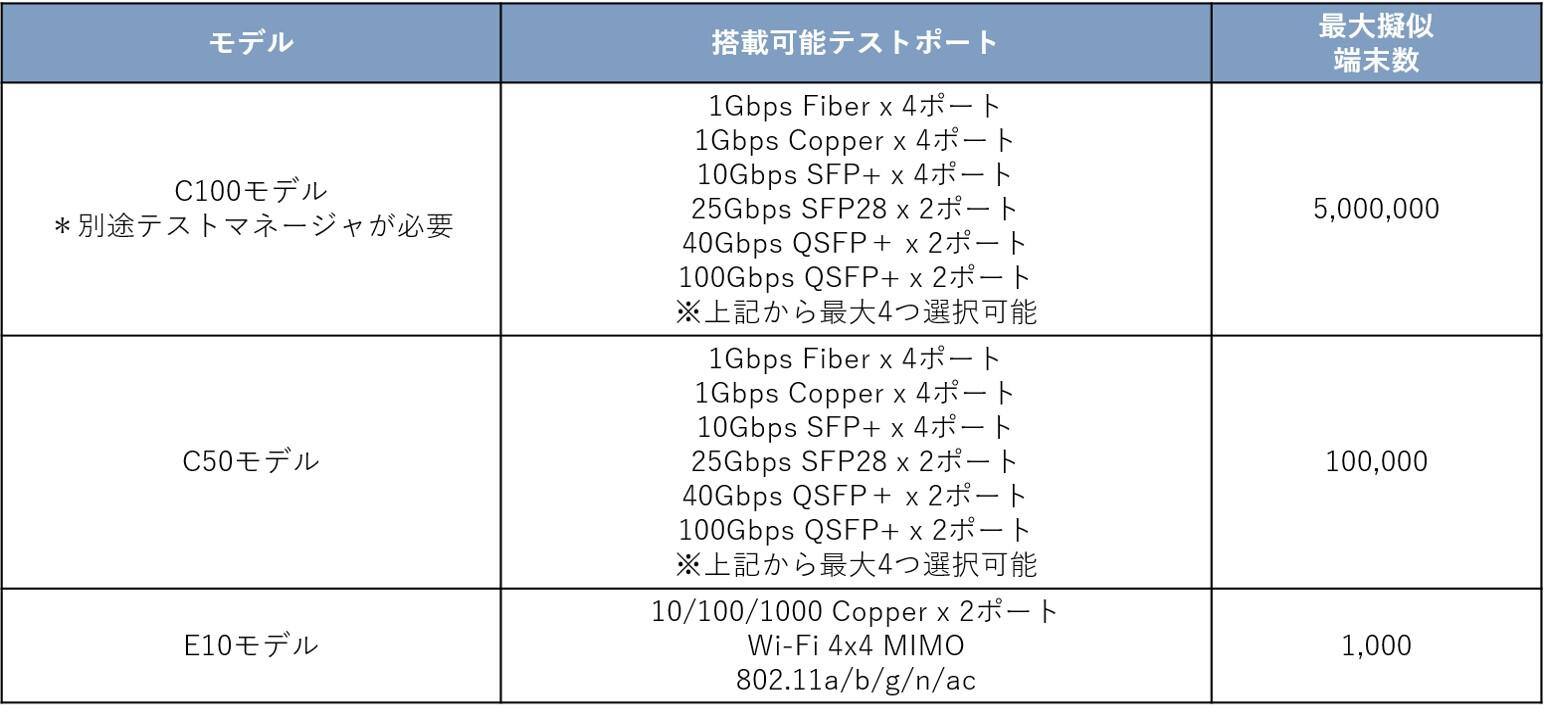

主な仕様

システム構成

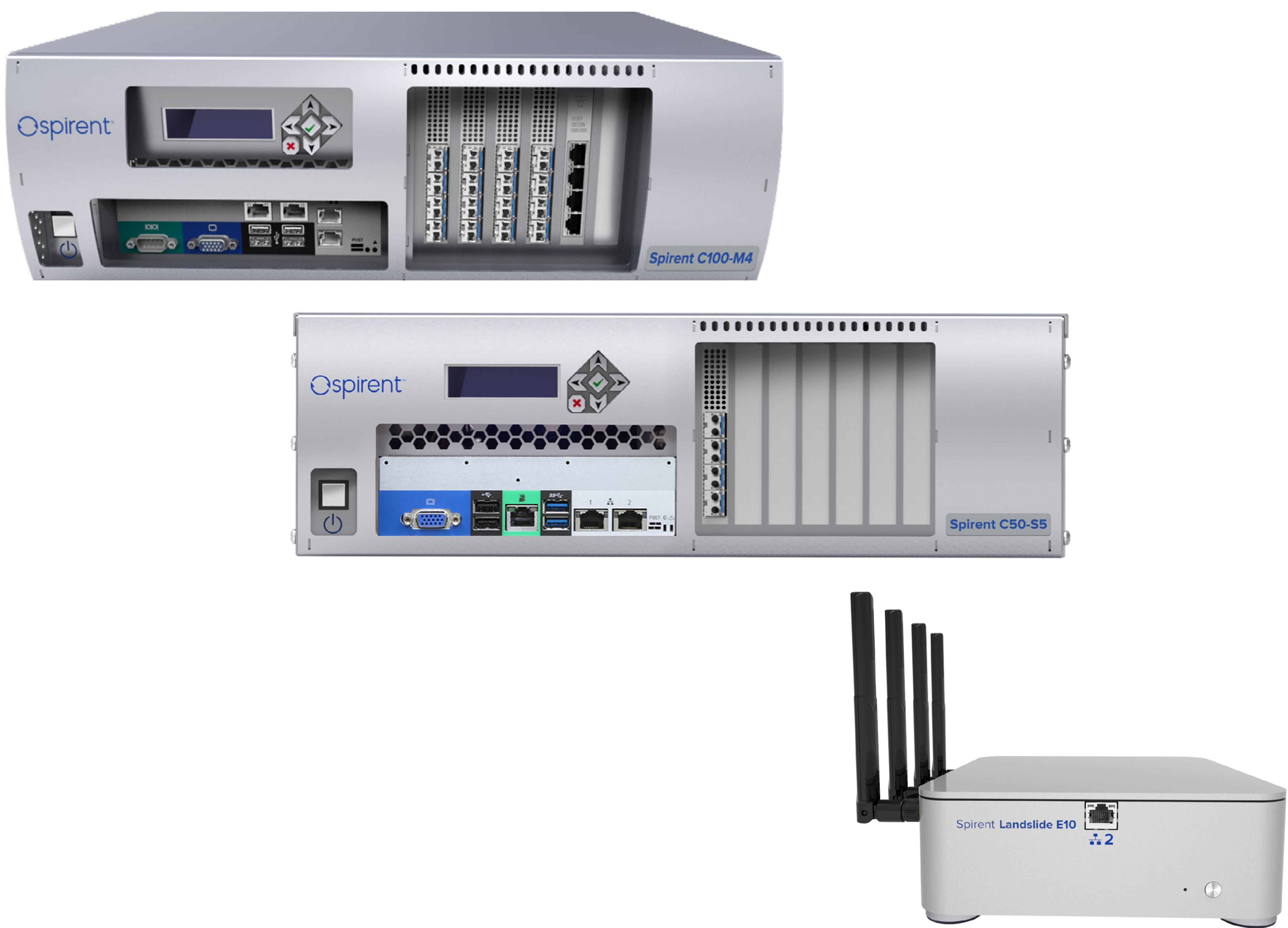

Landslideアプライアンス



最小構成: テストサーバ1台 + テスト管理サーバ1台
10/100/1000Base-T 4ポート NIC または 1000Base-SFP 4ポート NIC 最大3枚
10G SFP+ 2ポート NIC 最大2枚
マルチユーザ（1テストサーバあたり同時3プロセス）
1台の管理サーバで最大32台のテストサーバをコントロール可能

Landslide on HyperMetrics mXP 10G

10Gbps SFP+ 4ポート or 8ポートモジュール
Spirent TestCenter 3U/11Uシャーシに搭載可能

システム機能

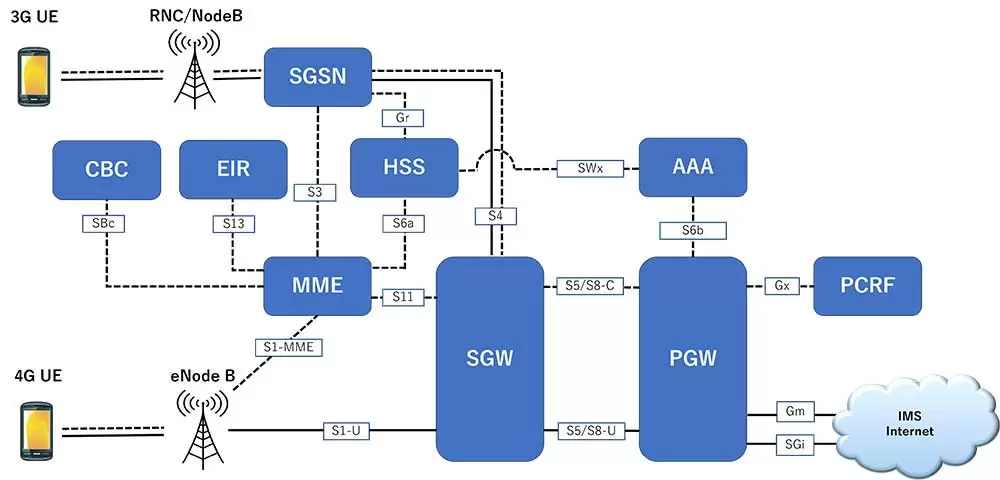

• LTEコアノード（MME/SGW/PGW）疑似
• AAA RDIUSサーバ擬似
• LTEゲートウェイ（GGW/PGW）擬似
• AAA Diameterサーバ擬似
• SGSNノード擬似
• DCCA（Diameter Credit-Control Application）サーバ擬似
• GGSNノード擬似
• CGFサーバ擬似
• HSSノード擬似
• DHCP（IPv4/IPv6）サーバ擬似
• PCRFノード擬似
• L2TPサーバ擬似
• MSCノード擬似
• UMTSアプリケーション用Gb over IPサポート
• SMSクライアント擬似
• GPRSアプリケーション用Gb over IPサポート
• 3GPP OFCSノード擬似
• WiFiコンバージェンスオプション
• 3GPP OCSノード擬似
• HOME AGENT擬似

• GGSN G-CDR VALIDATION
• SGSN S-CDR VALIDATION
• LTE SGW-CDR VALIDATION
• LTE PGW-CDR VALIDATION
• LTEゲートウェイ（SGW/PGW）機能試験
• LTE MMEコマンドモード
• LTE SGWコマンドモード
• LTE PGWコマンドモード
• GGSNコマンドモード
• UMTSコマンドモード
• PCRFコマンドモード
• Layer4-7プロトコル拡張
• プロトコルキャプチャ＆リプレイ
• DYNAMIC IPsec（IKEv1/IKEv2）エミュレーション
• IPsecサイト間VPNエミュレーション

Landslideが提供するテストソリューション

• LTE MMEテストアプリケーション
• CDMAフェムトセルテストアプリケーション
• LTE GATEWAY（SGW/PGW）テストアプリケーション
• WiFi Offload GWテストアプリケーション
• LTE Home eNB-GWテストアプリケーション
• PCRFテストアプリケーション
• WiMAX CSNテストアプリケーション
• AAA RADIUSテストアプリケーション
• WiMAX ASN-GWテストアプリケーション
• AAA DIMETERテストアプリケーション
• GPRSテストアプリケーション
• AAA DCCAテストアプリケーション
• UMTSテストアプリケーション
• IP DATAテストアプリケーション
• CDMA 2000テストアプリケーション
• L2TP VPNゲートウェイ テストアプリケーション

• eHRPDテストアプリケーション
• MIPテストアプリケーション
• CDMA-PCFテストアプリケーション
