キャリアネットワークのプロトコル解析、ネットワークエミュレーション、性能評価、ネガティブテスト等が行えるアナライザーです。

IEEE1588v2(PTP)、Synchronous Ethernet、CES、Ethernet /MPLS-TP OAM等の試験が可能です。

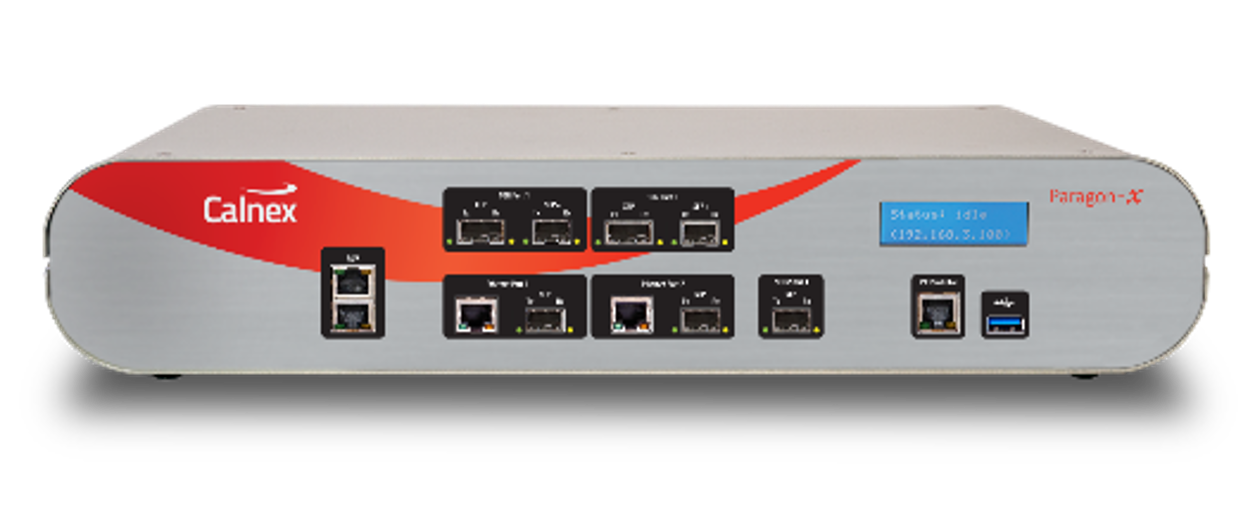

Calnex Paragon-X

商品・サービス内容

paragon-x

「Calnex Paragon-X」の特徴

IEEE1588v2モード
ParagonのMaster/Slaveエミュレーション機能を利用し、GM/BC/TC/Slave各装置担当のパフォーマンス評価ができます。加えて、ネットワーク構成時においてもPDV(パケット遅延変動)付与やTime Error測定を行うことで総合的な試験ができます。ITU-T G.826x(周波数同期)、G.827x(位相同期)の標準化準拠の試験、フィールドで実ネットワークのPDVをキャプチャし、ラボで再生するといった試験も可能です。

Sync-Eモード
ITU-T G.8282、G.8264に準拠したWander/Jitter測定が可能です。Jitter定については、ITU-T O.174で規定されているハードウェアベースの測定ができます。Sync-E信号にWander/Jitterを付与して測定したり、ESMCメッセージを生成してモニタリングすることが可能なため、EECの耐性評価やMTIE/TDEVマスクによるPass/Fail判定が簡単に行えます。

Ethernet/MPLS-TP OAMモード
ITU-TのY.1731等の標準化に準拠し、Fault DetectionやPerformance Monitoring、各種ネガティブテストを実施することが可能です。MPLS-TPでは、Y.1731をベースに拡張されたPTNバージョンに対応しております。従来のトラフィックジェネレータだけではテストが難しかったOAMラベルの変更、メッセージのドロップ、エラー生成、ミスオーダー、ディレイ付加など、多様な試験を簡単に実現可能です。

「Calnex Paragon-X」の主な仕様

Ethernetインターフェース
100M Electrical
1G Electrical(オプション)
1G Optical(オプション)- SFP
10G Optical(オプション)- XFP or SFP+(Paragon-X用)
リファレンスクロック
外部リファレンス入力:2.048MHz、10MHz、E1、T1+Paragon-X:64kHz、GPS(NMEA/1pps)、Sync-E対応
内部リファレンス:Stratum3(4.6ppm)
測定精度
IEEE1588v2/CES:5ns
Sync-E:1ns

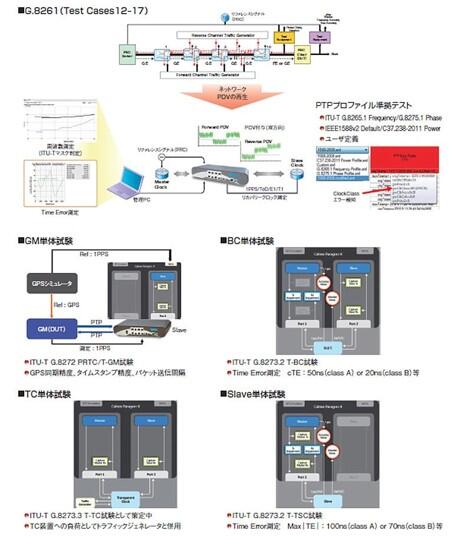

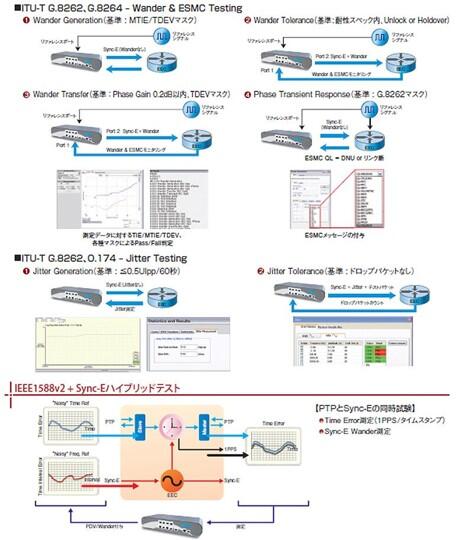

テストイメージ
